礦場ARD2F智能電動機保護器說明
產品簡介
product
產品分類案例
一、項目概述：
某股份有限公司在浙江嘉興、四川瀘州、新疆石河子、新疆鄯善、新疆奎屯分別設有生產基地，是中國采用“煤電硅"一體化循環經濟產業園發展模式，同時生產工業硅、有機硅、石墨電極的企業之一。本項目為新疆西部20萬噸密封膠項目及新疆新材料有限公司二期年產20萬噸硅氧烷及下游深加工項目，所有低壓電動機回路均需安裝低壓電動機保護器，實現短路、過載、斷相、接地故障等保護功能以及實現遙測、遙信、遙控、遙調功能，并提供就地/遠程控制、抗晃電控制、記錄查詢等多種功能，以保證重要生產設備的連續、穩定、安全運行，實現用戶對該廠區生產的智能化管理。
二、產品需求：
本次針對新疆西部20萬噸密封膠項目及新疆新材料有限公司二期年產20萬噸硅氧烷及下游深加工項目中的1751個低壓電動機回路，需配置低壓智能電動機保護裝置。具體功能要求如下：
（1）具備短路、過載、斷相、接地故障保護，可替代熱繼電器，顯示采用LCD形式；
（2）具有測量、操作控制、診斷維護、報警輸出、模擬量輸出及網絡通訊（遙測、遙信、遙控、遙調）等功能；
（3）采用Modbus-RTU通訊協議；
（4）硬接點的借點容量不小于直流2A，交流5A；
（5）具備抗晃電/失壓再啟動功能，抵御交流回路短時電壓波動引起的設備停機；
（6）具備保留5次故障記錄的功能；
根據上述要求，選擇安科瑞ARD2F系列電動機保護器。
產品概述
ARD2F 智能電動機保護器（以下簡稱保護器）適用于額定電壓至 660V 的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。礦場ARD2F智能電動機保護器說明礦場ARD2F智能電動機保護器說明

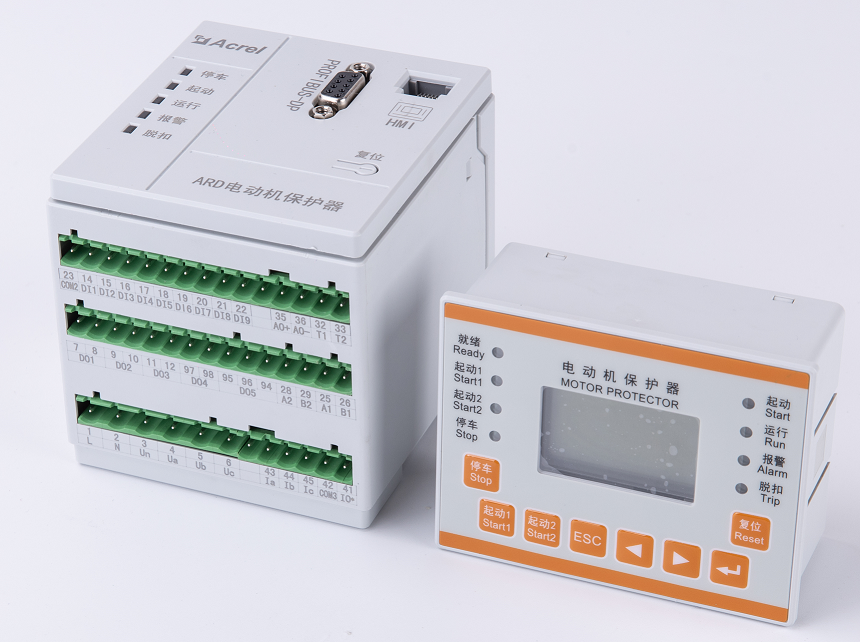

該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種柜體的安裝。
型號說明
產品功能
■ 支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡 度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。
■ 保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、 阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE 時間、外部故障、起動次數限制、運行時間報警、故障次數報警。
■ 9 路可編程 DI 輸入，默認采用內置 DC24V 電源，也可選擇外部有源濕接點。
■ 5 路可編程 DO 輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方 式，可通過通訊總線實現主站對電動機的遙控“起/停"。
■ 可選抗晃電功能：支持晃電立即再啟動、失壓重起動。
■ 可選配 MODBUS_RTU 通訊、PROFIBUS DP 通訊，支持最多 2 路通訊接口。
■ 可選配 1 路 DC4-20mA 模擬量輸出接口，與 DCS 系統相接，可實現對現場設備的監控。
■ 具有故障記錄、起動記錄、停車記錄、DI 變位記錄和再起動記錄等各類事件記錄。
■ 顯示界面液晶顯示，支持中/英文切換。

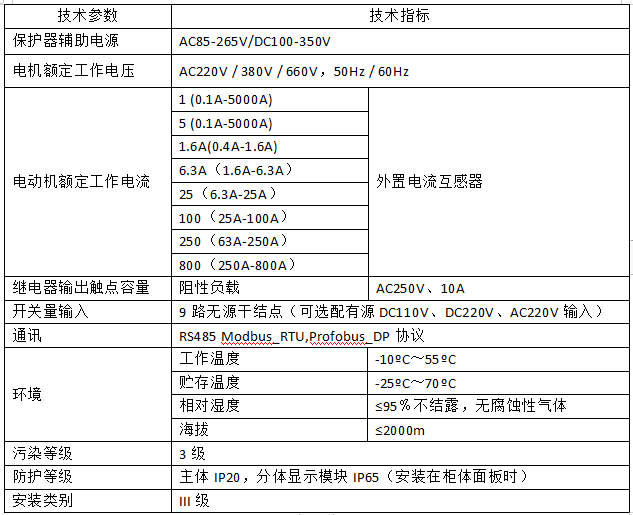

技術參數
產品尺寸
配件：互感器
接線方式
控制電壓為AC220V接線圖
應用范圍
可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
現場應用圖片
常見問題解答
